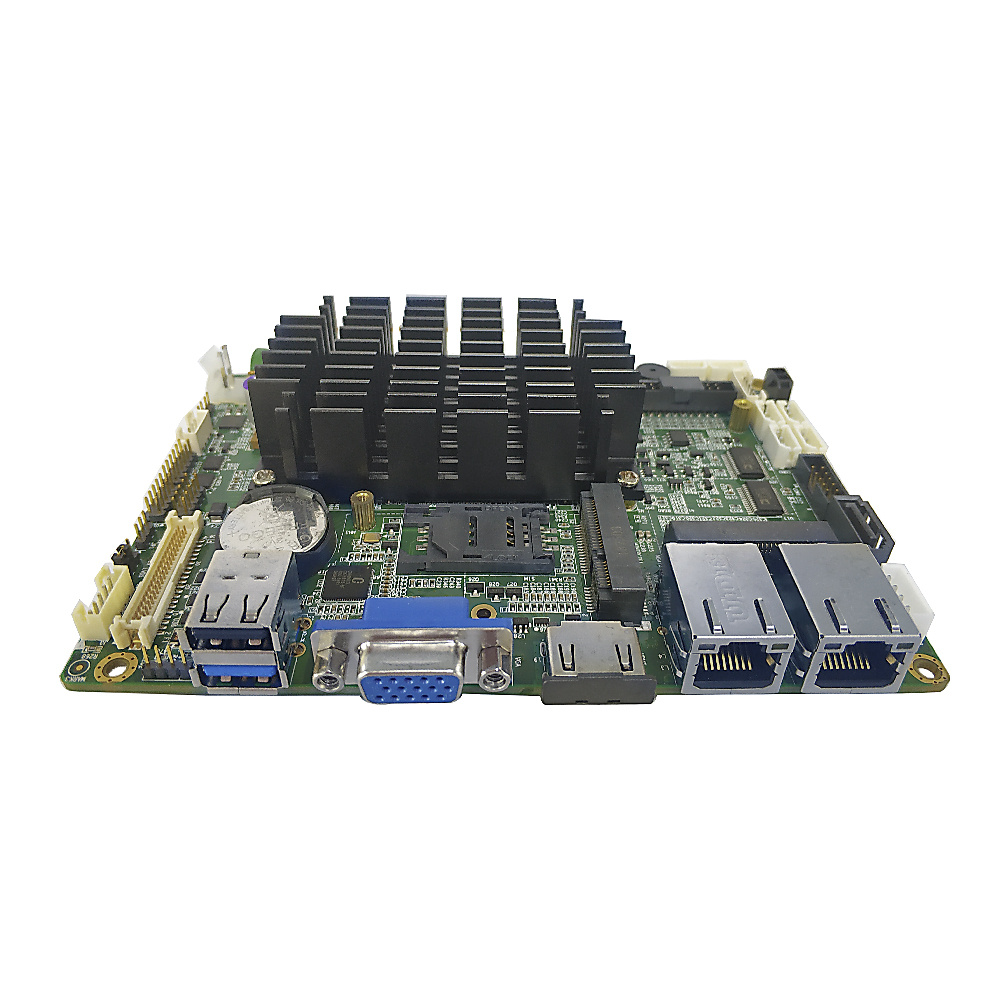

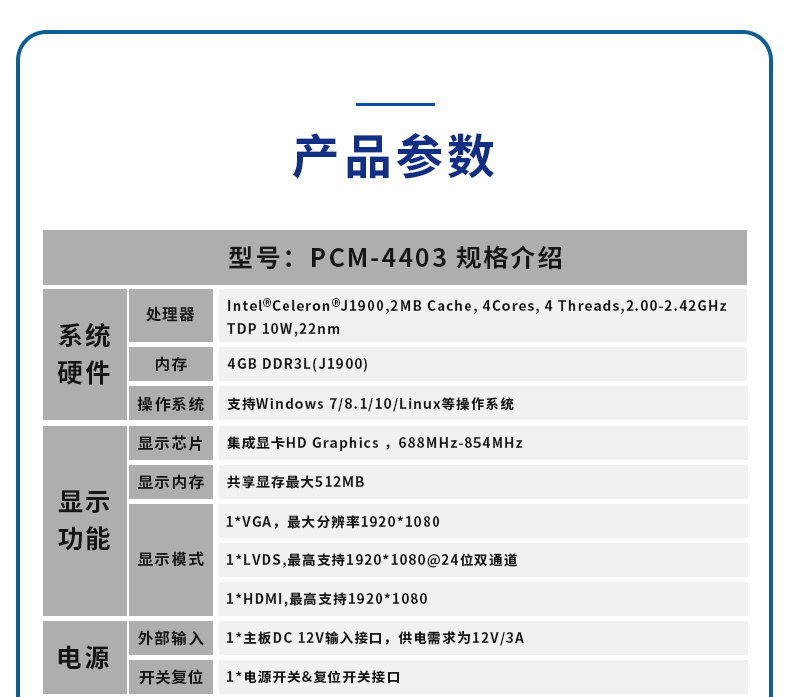

| PCM-4403系列規格介紹 |
| 核心功能 | 處理器 | Intel?Celeron?J1900,2MB Cache, 4Cores, 4 Threads,2.00-2.42GHz ,TDP 10 W,22nm |
| 內存 | 4GB DDR3L 1333MHz內存 |
| 操作系統 | Windows7/8.1/10/Linux |
| 顯示功能 | 芯片組 | CPU集成顯卡HDGraphics，688MHz-854MHz-J1900
|
| 顯示內存 | 共享顯存最大512MB |

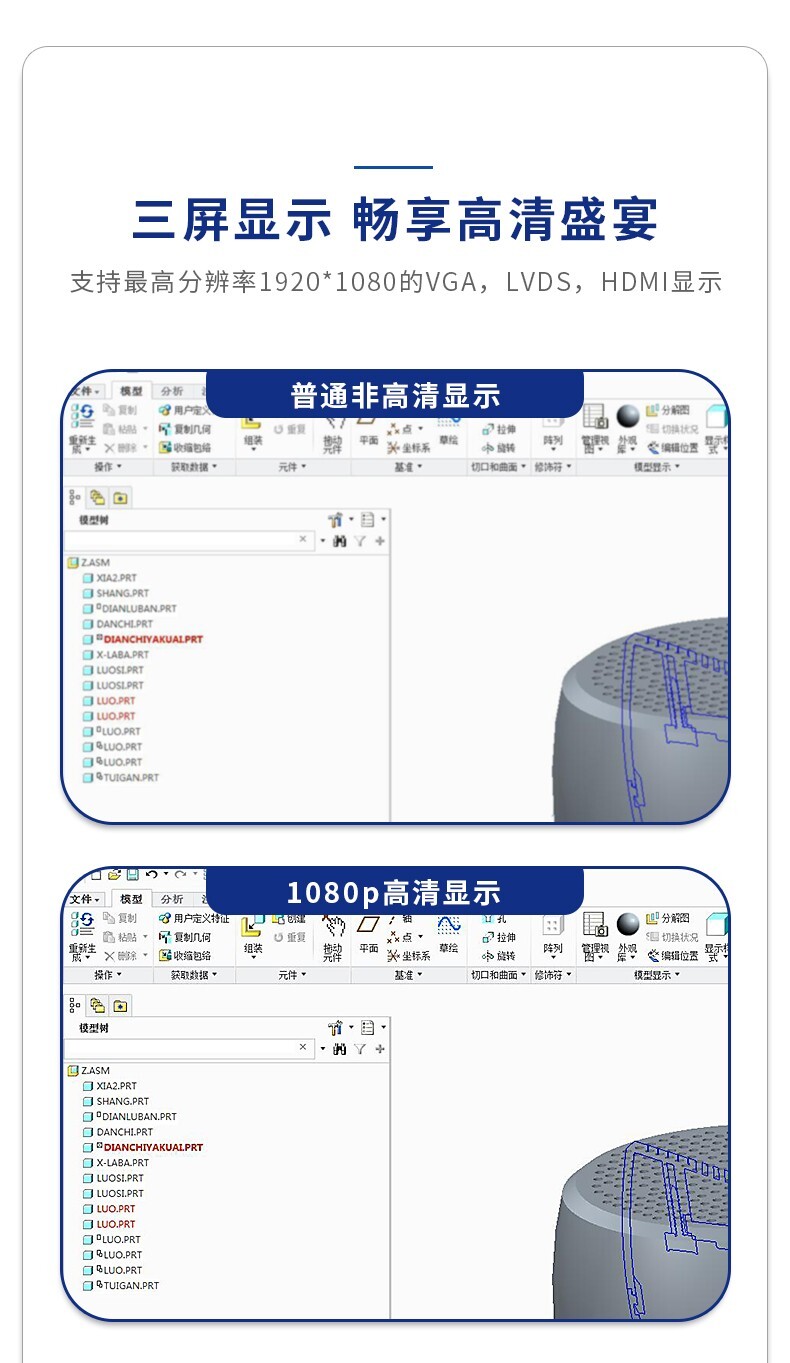

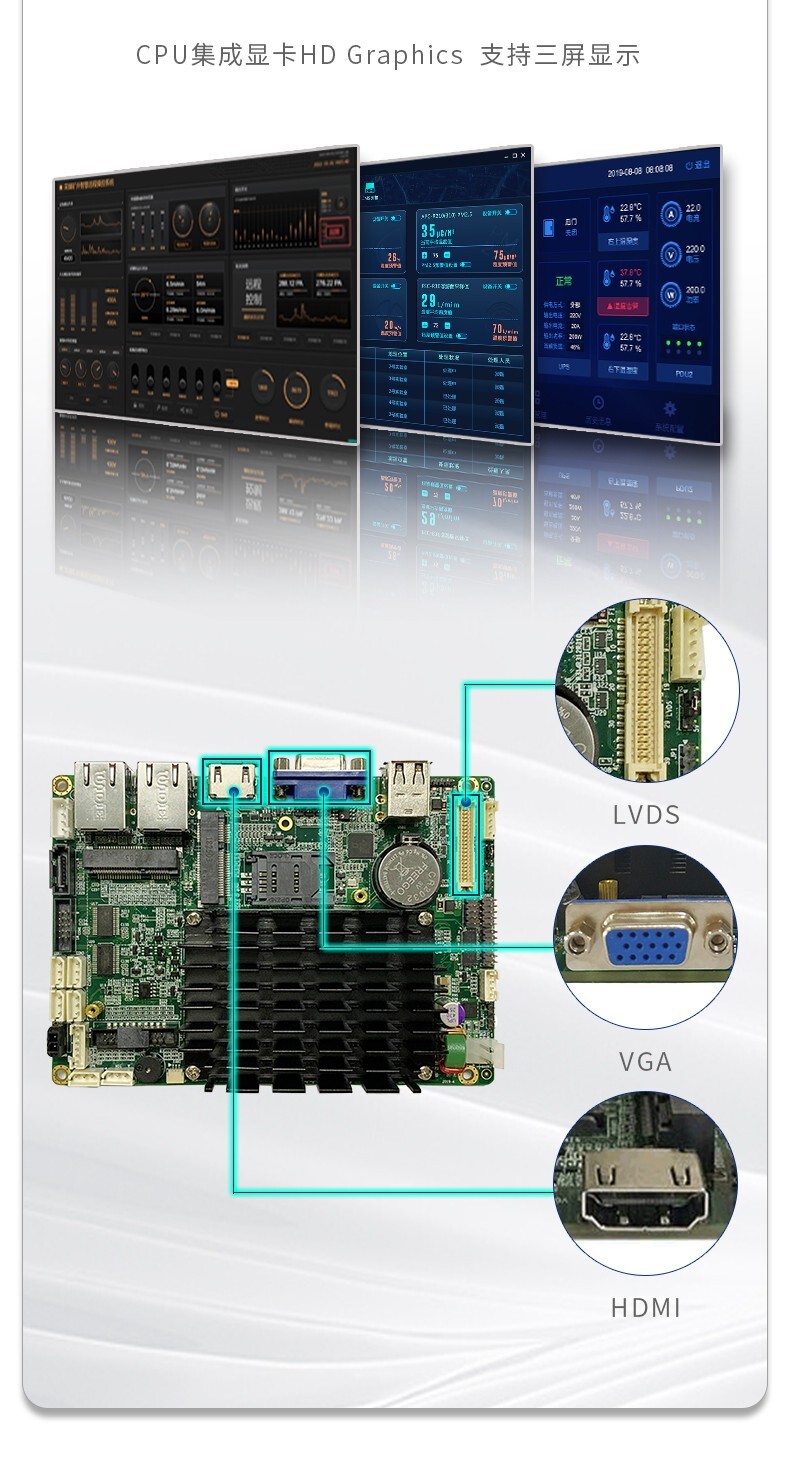

| 顯示模式 | 1'VGA，最大分辨率1920*1080@60Hz |
| 1*LVDS,最高支持1920*1080@24位雙通道 |
| 1*HDML最高支持1920*1080 |
| 電源需求 | 外部輸入 | 1*主板DC 12V 輸入接口 |
| 電源開關 | 1*電源開關&復位開關接口 |
| 復位 |
機器
交互

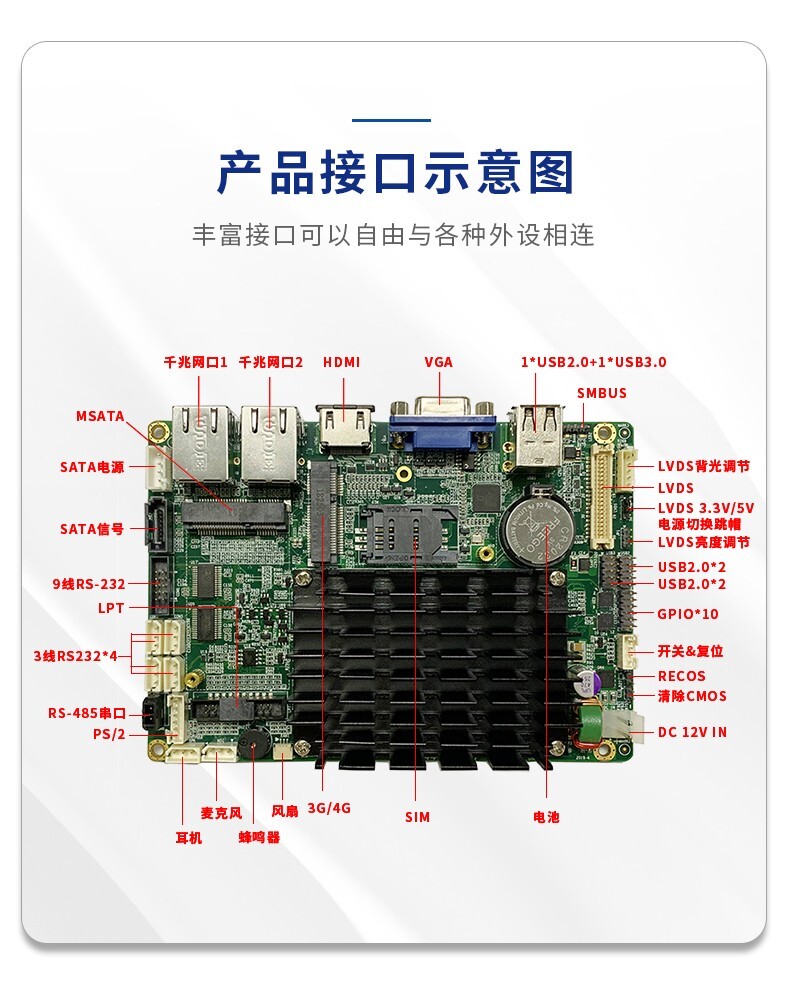

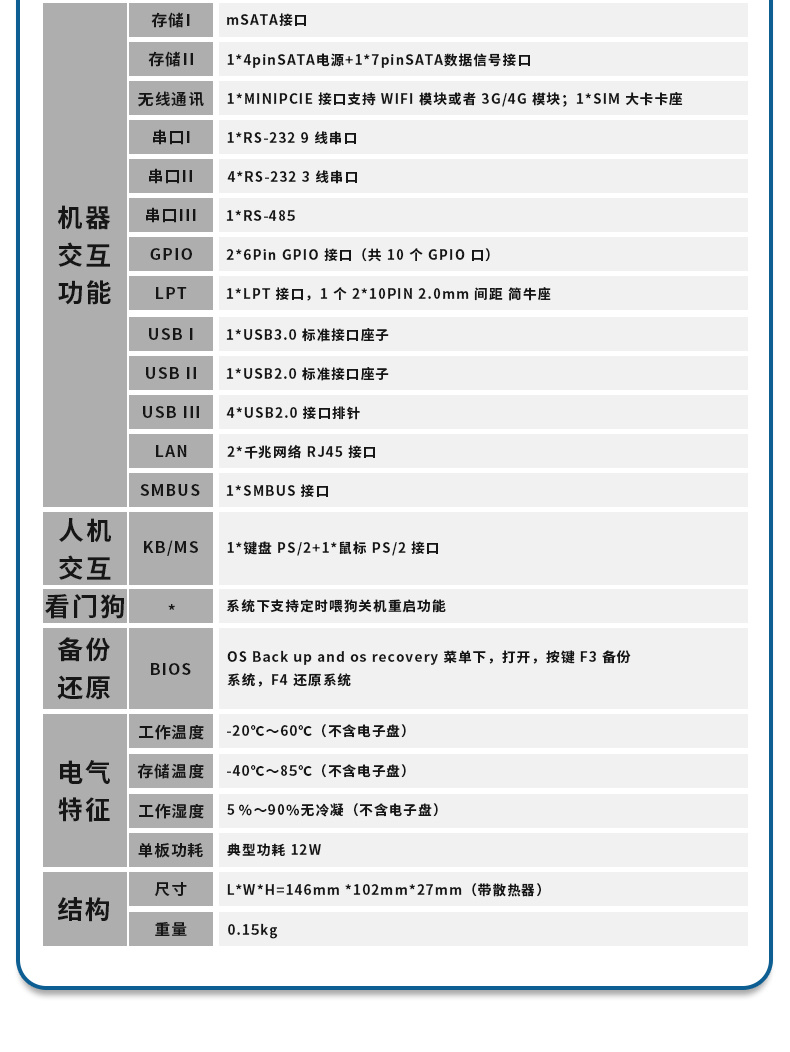

功能 | 存儲I | 1*MSATA接口 |
| 存儲Il | 1*4pinSATA電源+1*7pinSATA數據信號接口 |
無線通訊 | 1*MINIPCIE接口支持WIFI模塊或者3G/4G模塊；1*SIM大卡卡座 |
| 串口1 | 1*RS-232 9線串口 |
| 串口Ⅱ | 4*RS-232 3線串口 |
| 串口Ⅲ | 1*RS-485 |
| GPIO | 2*6Pin GPIO接口（共10個GPIO口） |
| 風扇 | 1*FAN接口 |
| USB1 | 1*USB3.0標準接口座子 |
| USBⅡ | 1*USB2.0標準接口座子 |
| USBⅢ | 4*USB2.0接口排針 |

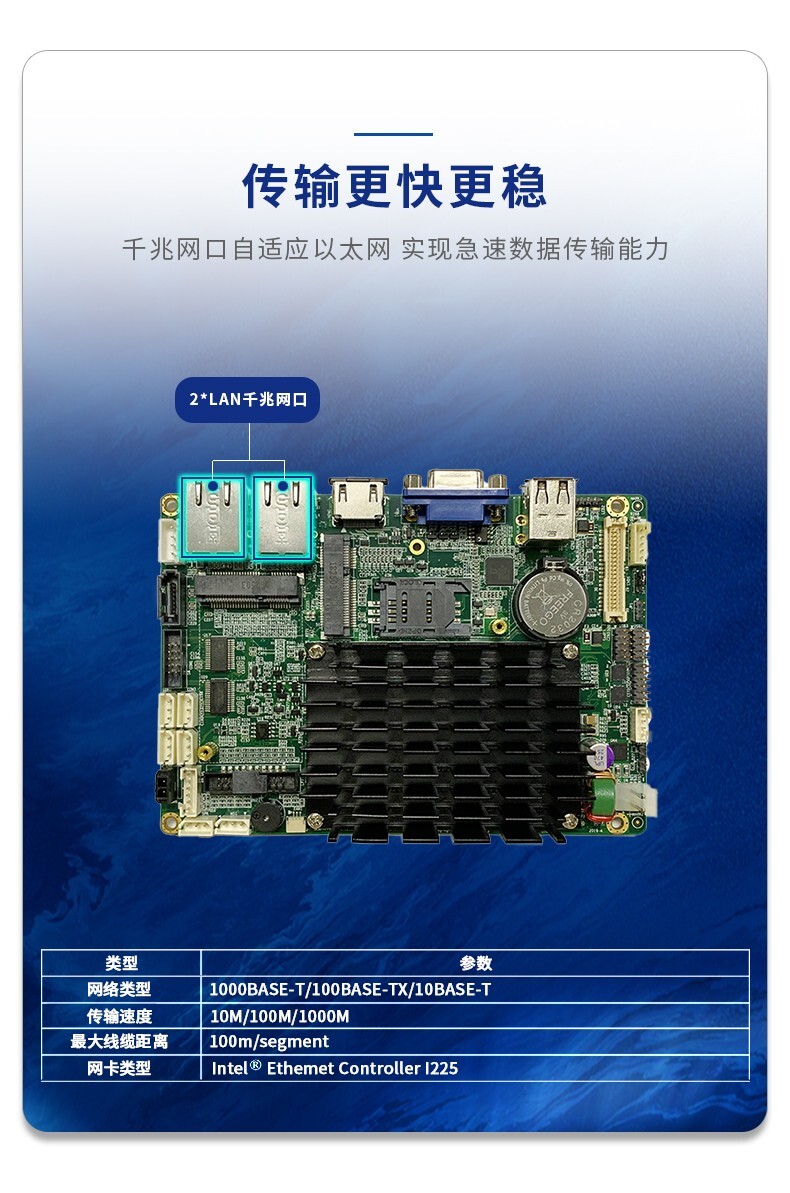

| LAN | 2*千兆網絡RJ45接口 |
| SMBUS | 1*SMBUS接口 |
人機交互
功能 | KB/MS | 1*鍵盤PS/2+1*鼠標PS/2接口 |
| 音頻 | 1*麥克風接口 |
| 1*耳機接口 |

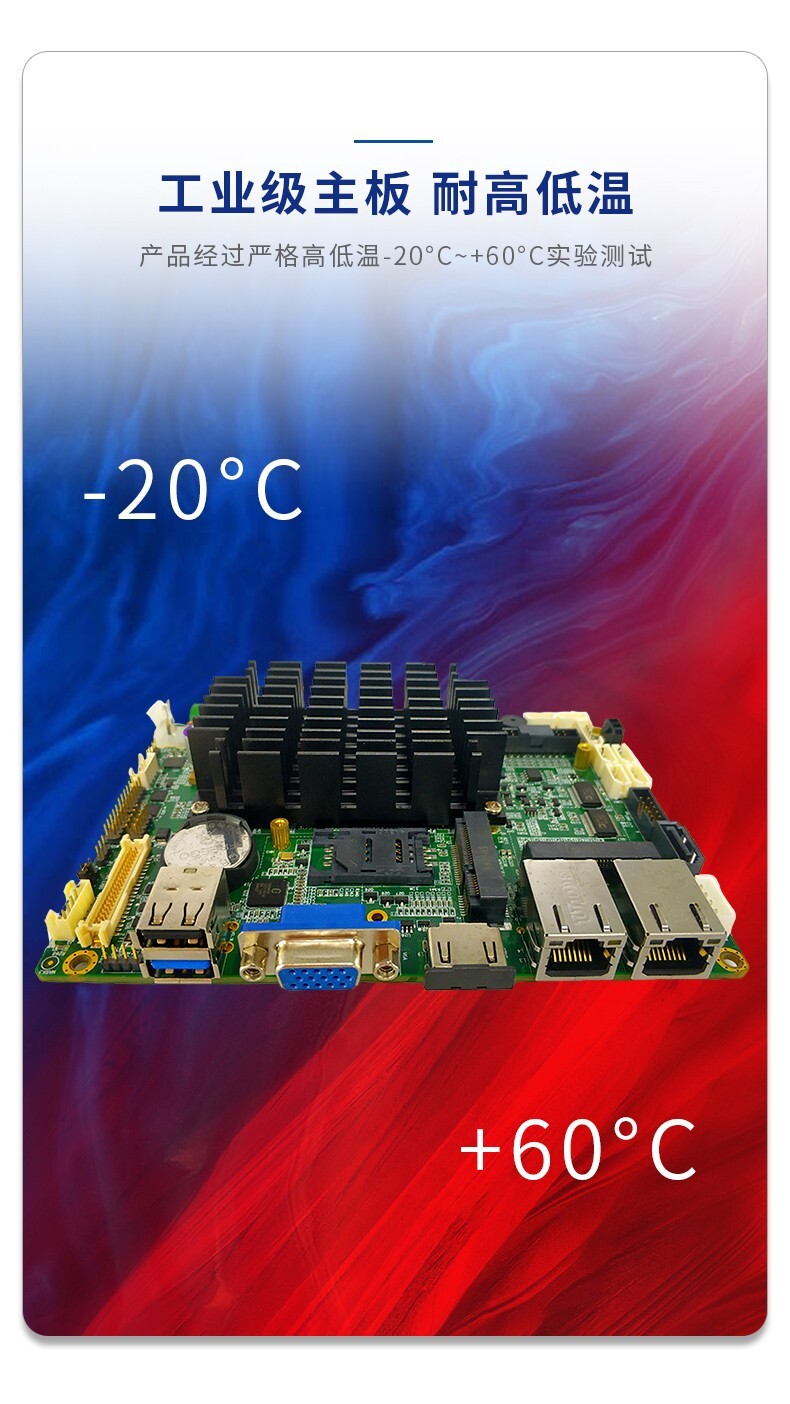

| 電氣特征 | 工作溫度 | -20°℃~60℃ |
| 存儲溫度 | -40℃~80℃ |
| 工作濕度 | 5%～90%無冷凝 |
| 單板功耗 | 最低功耗約為5W，最高功耗約為10W，典型功耗約為8W（不含外設負載）-N2807 最低功耗約為9W，最高功耗約為14W，典型功耗約為12W（不含外設負載）-J1900 |
| 結構 | PCB工藝 | 沉金 |

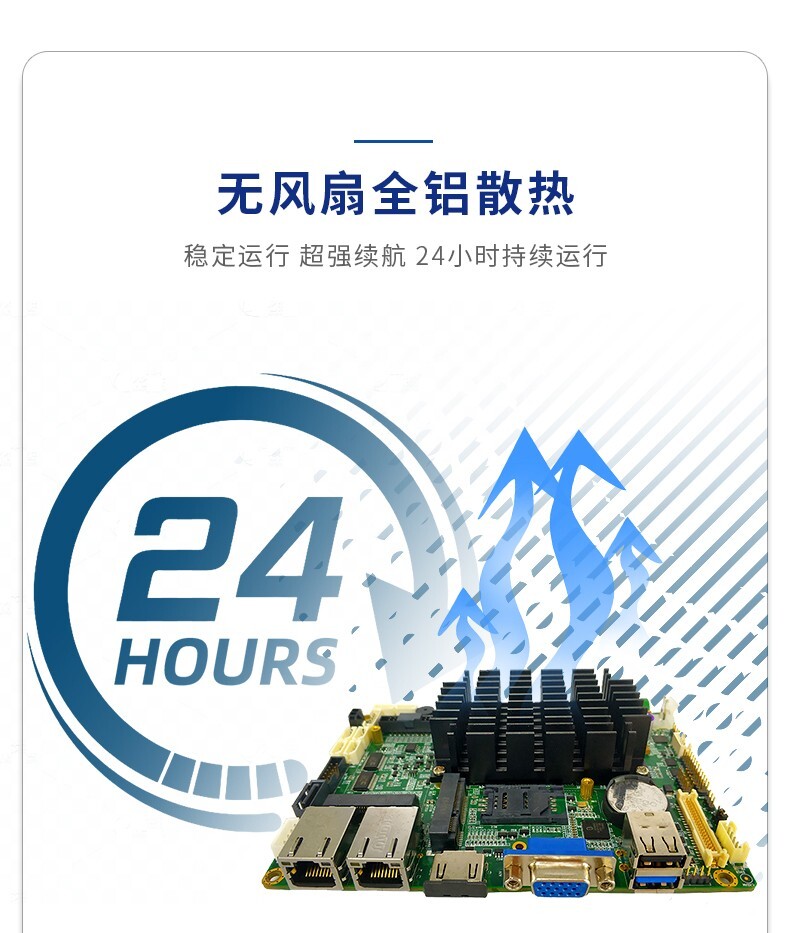

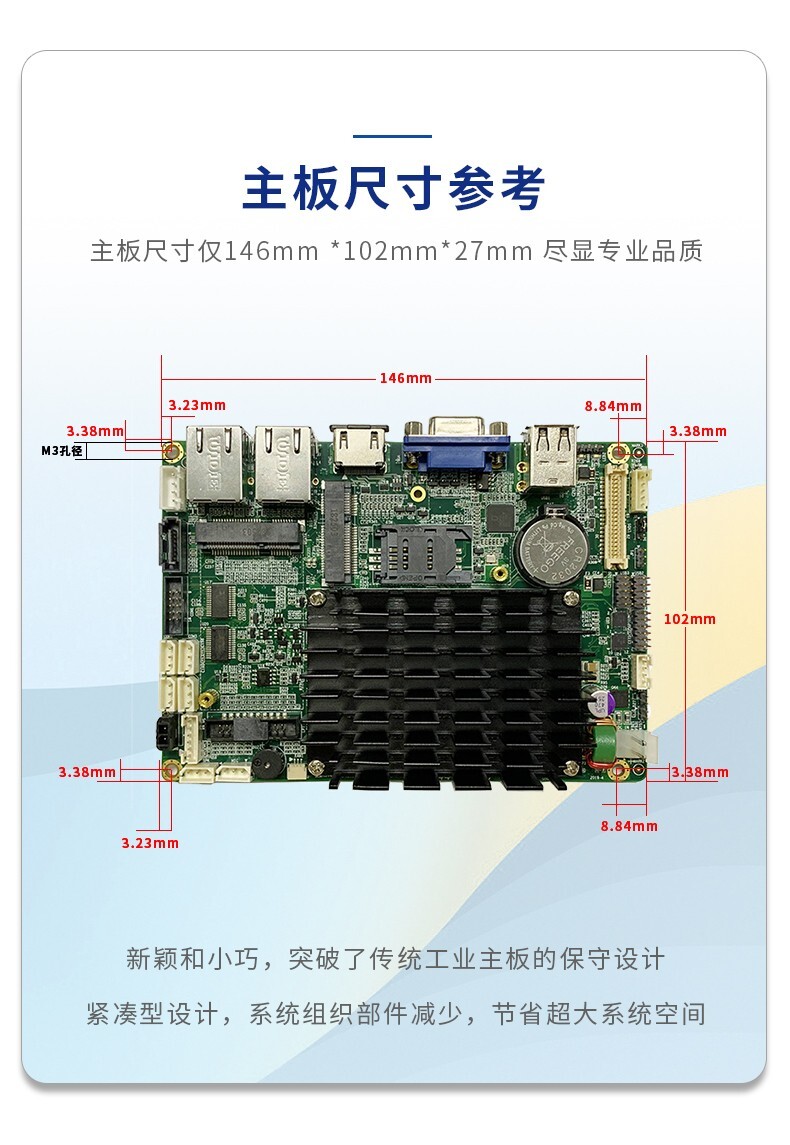

| 尺寸 | L*W*H=146mm *102mm*27mm（帶散熱器） |
| 重量 | 0.15kg |
